무유 공기 압축기 유지보수
Aug.04.2025
- 전원을 분리하십시오.
- 모든 공기호스를 분리하고 압축기를 케이스에서 꺼내십시오.

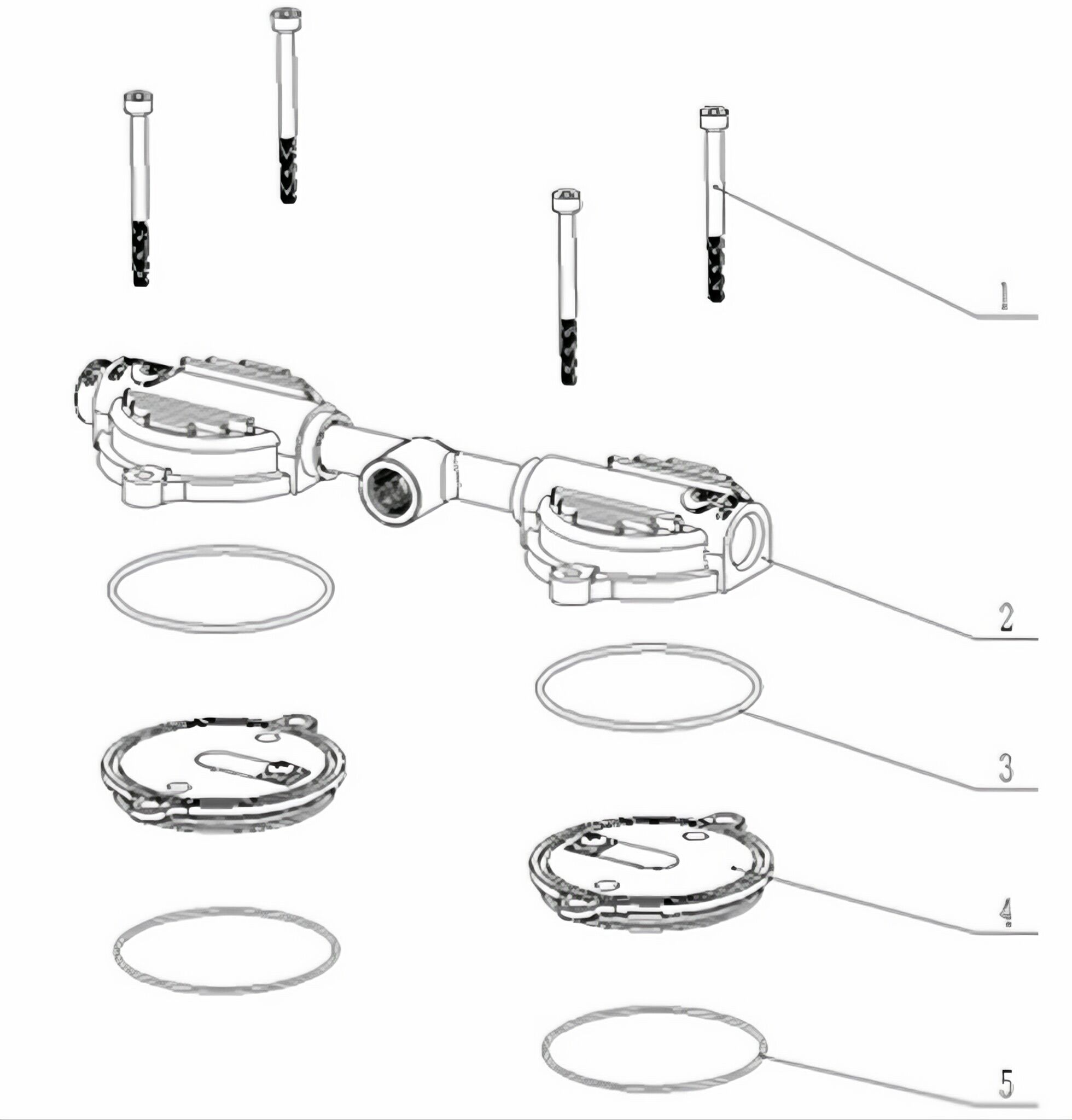

- 실린더 커버(2)를 압축기 하우징에 고정하고 있는 모든 나사(1)를 제거하십시오.
- 실린더 커버를 조심스럽게 압축기 본체에서 분리하십시오.
- 밸브 플레이트 어셈블리(4)를 실린더 커버에서 조심스럽게 분리하십시오.
- 컵 실린더 교체하기

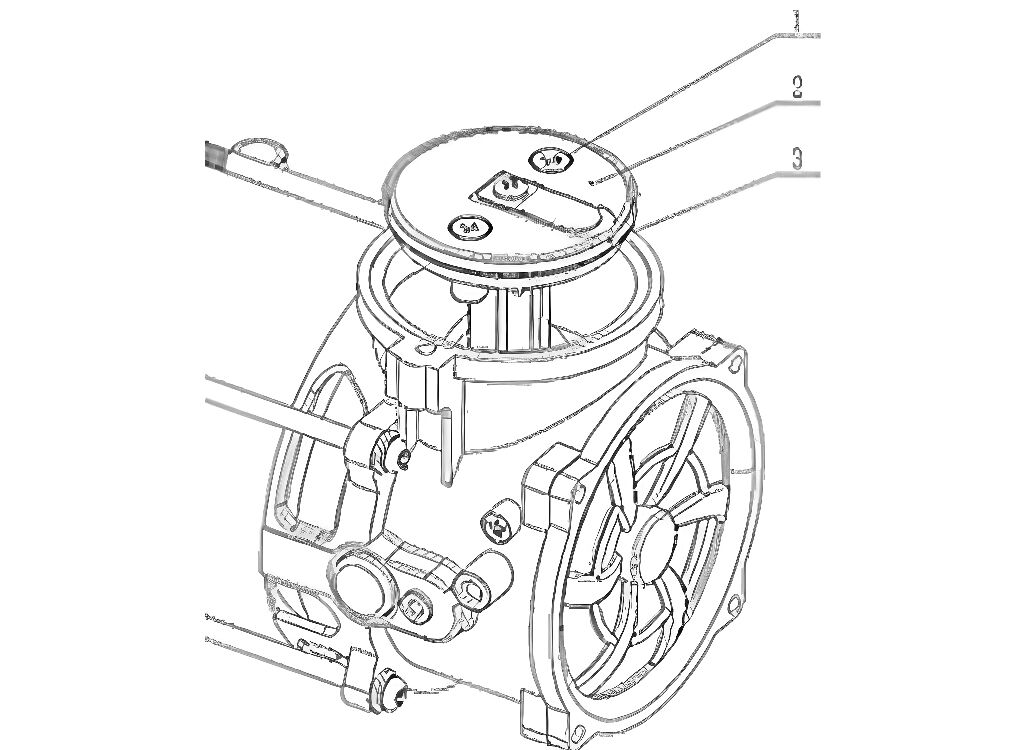

- 컵 실(3)을 교체할 때 '+’자 드라이버로 나사(1)를 제거한 후 컵 실 글랜드 어셈블리(2)를 들어 올리고 컵 실(3)을 들어 올리십시오.
- 백플러시가 발생할 수 있으므로 밸브 플레이트의 잔해물을 물이 없는 알코올로 제거하십시오. (비누나 세제는 잔류물로 인한 부식의 우려가 있으므로 사용하지 마십시오.)
- 새로운 컵 실(3)을 올바르게 위치하십시오.

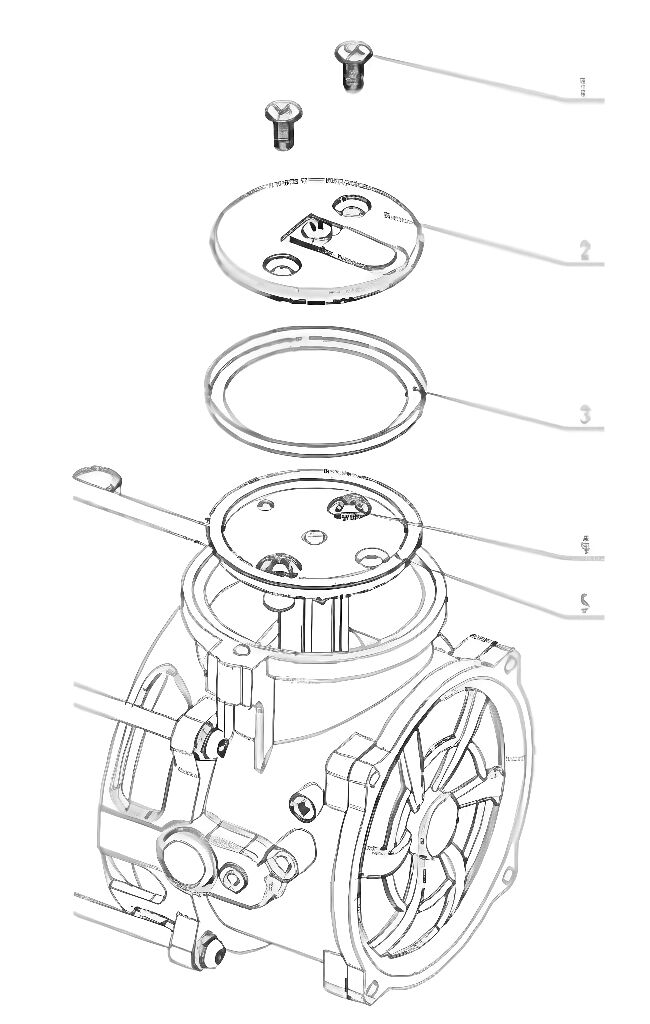

- 커넥팅로드(5)에 O-링(4)을 설치하고 컵 실(3)을 컵 실 글랜드 어셈블리(2)에 설치한 후 커넥팅로드(5)에 함께 조립하십시오. '+'자 어댑터가 있는 토크 렌치를 사용하여 나사(1)를 1.4N.m으로 조이십시오.
